Централизованное питание сжиженным газом сварочных (рабочих) постов (газами—заменителями ацетилена)

Темы: Газовая сварка, Газовая резка.

При централизованном снабжении сварочных (рабочих) постов газами—заменителями ацетилена в помещениях цехов промышленных предприятий разрешается прокладка газопроводов горючего газа—заменителя ацетилена с давлением не выше 0,6 МПа. Газопроводы с более высоким давлением (ниже 1,2 МПа) допускается прокладывать только в тех случаях, когда это необходимо по условиям производста. Снабжение рабочих постов горючими газами производится: по цеховым распределительным газопроводам РГ, от разрядной (перепускной) рампы или от индивидуальных баллонов. В первом случае горючие газы поступают из магистрального газопровода (рис. 1, а) в цеховые распределительные газопроводы высокого (300...600 кПа) и среднего давления (5...300 кПа) через газорегуляторный пункт ГРП или установку ГРУ. Снабжение рабочих постов газом по газопроводам низкого давления (менее 5 кПа) практически неосуществимо.

Для цеховой разводки используют преимущественно газопроводы среднего давления (20... 150 кПа)В местах отбора газа газопровод заводится в газоразборный пост 3, в котором смонтированы запорный вентиль 4, обратный клапан 2 и, в случае необходимости, сетевой редуктор 6 или баллонный 7.

Давление сжиженного газа, подаваемого на сварочный пост, не должно превышать 150 кПа. При давлении газа в газопроводе 150...300 кПа в местах отбора газа должен быть установлен сетевой редуктор для снижения давления газа. Если давление горючего газа в газопроводе превышает 300 кПа, его необходимо снизить в ГРП или ГРУ до этого уровня перед сетевым редуктором 6. Вместо обратных клапанов 2 допускается использовать предохранительные затворы, рассчитанные на наибольшее рабочее давление газа перед автогенной аппаратурой и соответствующую пропускную способность.

По условиям производства иногда необходимо питать рабочие посты газами—заменителями высокого давления (300...600 кПа), например при плазменном напылении покрытий. В этом случае отбор газа должен производиться через баллонный редуктор 1 с установкой обратного клапана 2, рассчитанного на соответствующую пропускную способность и рабочее давление газа. Вместо обратного клапана допускается использование сухого затвора.

Централизованное снабжения рабочих (сварочных) постов сжиженным газом

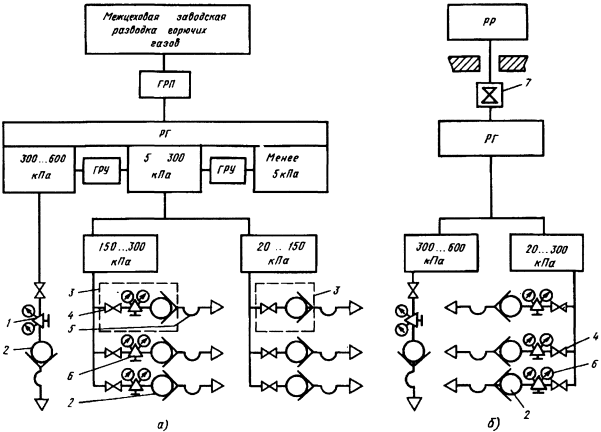

Рис.1.Схема централизованного снабжения рабочих (сварочных) постов газами—заменителями ацетилена от различных источников питания



Снабжение рабочих (сварочных) постов газами—заменителями ацетилена от разрядной рампы (рис. 1, б) предусматривает использование рампы РР и шкафа 7 ввода газа в цех. Допускается замена его ГРУ соответствующей пропускной способности. При рамповом питании рабочих постов давление газа в газопроводе целесообразно поддерживать 50...300 кПа с использованием сетевых редукторов для соответствующего газа—заменителя ацетилена. В местах отбора газа устанавливаются газоразборные посты.

Источниками питания сжиженным газом рабочих (сварочных) постов служат групповые баллонные и резервуарные установки. Групповая баллонная установка состоит из баллонов (более двух) и разрядной рампы для отбора и подачи газа потребителям. Устройство газобаллонных установок разрешается при наличии проекта, согласованного с местной организацией по эксплуатации газового хозяйства. Резервуары сжиженных газов могут быть подземными или надземными сферической или цилиндрической формы. В зависимости от состава газа их рассчитывают на давление 60... 1600 кПа. Данные о максимально допустимом объеме (м3) групповой резервуарной установки и одного резервуара приведены ниже в зависимости от назначения установки (в числителе при надземном расположении, в знаменателе при подземном):
Для газоснабжения общественных жилых и коммунально-бытовых зданий, менее. . . 5/300
Для газоснабжения промышленных и сельскохозяйственных предприятий, менее . . . 20/300

Максимальный объем (м3) одного резервуара приведен ниже для надземного и подземного расположения (соответственно в числителе и в знаменателе):
Съемные резервуары (до 5 м3)...... 1,6/—
Несъемные резервуары до 20 м3..... 5/5
20...50 м3.................... -/10<
50...100 м3................... -/25
100...300 м3.................. -/50

Отбор сжиженного газа из резервуарной установки может осуществляться как из жидкостного, так и парового пространства баллона. При небольшом потреблении газа проще осуществлять отбор его из парового пространства, а при большом расходе газа его отбор из резервуара производят из жидкой фазы с последующей подачей жидкости в испарители. В последнем случае состав, температура и давление газа сохраняются практически постоянными. Для испарения необходимого количества жидкой фазы испарители следует эксплуатировать в комплексе с резервуарными установками. Испарители производительностью не более 200 кг/ч могут размещаться как непосредственно на резервуарах, так и в пределах ограждения резервуарной установки, а более 200 кг/ч — на безопасном расстоянии от резервуаров, зданий и сооружений.

Для перевозки сжиженных газов от газораздаточных станций и кустовых баз к месту потребления обычно используют автомобильные цистерны объемом 2... 10 м3, рассчитанные на давление 1,2...2 МПа.

Питание рабочих (сварочных) постов от индивидуальных баллонов осуществляется так же, как при использовании ацетилена и других горючих газов.

Снабжение рабочих постов от РР и индивидуальных баллонов применяется преимущественно для сжиженных газов.
