Централизованное питание кислородом рабочих (сварочных) постов

Темы: Газовая резка, Газовая сварка, Газовый резак.

Централизованное питание кислородом рабочих (сварочных) постов производится по трубопроводу, от индивидуальных баллонов Б (рис. 1, г), от кислородной станции КС (рис. 1, а) предприятия, от газификатора ГК (рис. 1, б), от разрядной рампы РР(рис. 1, в).

Из указанных источников питания кислород поступает в кислородопровод, который в местах отбора газа заводится в газоразборные посты. В последних смонтированы запорный вентиль / и, при необходимости, соответствующий редуктор 2—5, снижающий давление кислорода и поддерживающий его на заданном уровне.

Если давление кислорода в газопроводе не превышает 1,6 МПа, редуктор можно не устанавливать и питание кислородом установки или аппаратуры для газопламенной обработки осуществляется непосредственно от запорного устройства. При необходимости регулирования давления кислорода или поддержания его постоянным и отсутствии регулятора давления на газопотребляющем агрегате рекомендуется устанавливать сетевой редуктор 2. При давлении кислорода в газопроводе свыше 1,6 МПа необходимо устанавливать баллонный 4 или рамповый 3 редуктор в зависимости от пропускной способности поста. От газоразборного поста кислород подается к аппаратуре или газопотребляющему агрегату по рукаву.

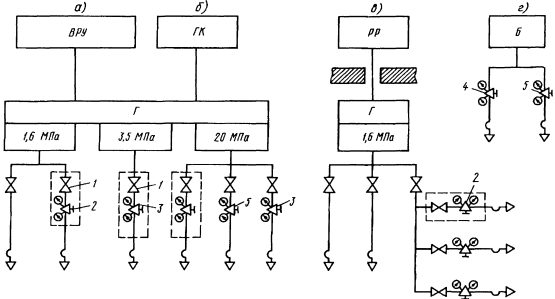

Рис. 1.Схема централизованного питания кислородом рабочих (сварочных) постов от различных источников



При питании постов от индивидуального баллона кислород поступает в аппаратуру через баллонный редуктор 4. В некоторых случаях используется редуктор 5 высокого давления, рассчитанный на рабочее давление газа менее 4 МПа.

Для газопламенной обработки используют кислород, получаемый в установках разделения воздуха (УРВ). Его можно транспортировать в газообразном состоянии и в жидком виде с газификацией у потребителей. Наиболее эффективной является транспортировка газообразного кислорода при его потреблении до 300 м³/ч авторецепиентом (на автомобильных прицепах). При потреблении свыше 300 м³/ч газообразного кислорода доставку его потребителям целесообразно осуществлять по трубопроводу или в автореципиентах в зависимости от расстояния. Доставку и газификацию жидкого кислорода в зависимости от размера потребления и расстояния целесообразно осуществлять автомобильно-газификационными установками или в стационарных безнасосных газификаторах, находящихся у потребителя.

Производительность источника питания техническим кислородом для газопламенной обработки следует определять, исходя из единовременной работы суммарного количества рабочих (сварочных) постов для газовой резки и сварки с учетом параметров питаемого оборудования (аппаратуры). Наибольший расход (м³/ч) кислорода различными видами автогенного оборудования приведен ниже.
Многорезаковые портальные машины типа ПК (ГОСТ 5614—74) для кислородной резки с разделкой кромок листов под Х-образный шов........... 120
Четырехрезаковые портально-консольные машины типа ПКк (ГОСТ 5614—74) для фигурной кислородной резки и раскроя листов...... 50
Трехрезаковые шарнирные машины типа ШК (ГОСТ 5614—74) для точной вырезки деталей и заготовок.................. 40
Двухрезаковые передвижные машины типа П-2 (ГОСТ 5614—74) для резки листов ........... 25
Металлизационные аппараты типа ГИМ-4 и установки типа УПТРдля газопламенного напыления покрытий............ 6
Газоразборный пост кислорода типа ПГК-10 ................ 10
Газоразборный пост кислорода типа ПГК-40 .................40
