Газоснабжение цехов

Темы: Газовая сварка, Газовая резка, Газовый резак.

Типовая схема газопитания ацетиленом и кислородом стационарных рабочих (сварочных) постов цехов, участков или мастерских, где восполняются газопламенные работы, показана на рис. 1.(Типовая схема газоснабжения цехов ...) Кислород (К) поступает к стационарным рабочим постам, расположенным в цехе (помещения) по газопроводу от кислородной установки, газификатора или перепускной рампы. Ацетилен (А) подается по газопроводу от ацетиленовой установки, стационарного генератора или перепускной рампы (непосредственно в цеховой газопровод). При применении других источников питания ацетиленом на входе ацетиленопровода в цех, а также на всех ответвлениях газопровода, от которых питаются несколько постов, устанавливается центральный (групповой) предохранительныйжидкостной или сухой затвор 1.

Тип затвора выбирают в зависимости от давления и расхода ацетилена. Непосредственно за затвором (по ходу газа) на вводе газа в цех устанавливается шкаф 2 ввода ацетилена с запорным вентилем и манометром, которые должны располагаться в доступном и удобном месте. Запорные вентили должны устанавливаться также на цеховых ответвлениях ацетил енопроводов, предназначенных для подачи ацетилена на отдельные участки цеха.

К ацетиленопроводу должен быть присоединен через сбросной вентиль трубопровод для сброса продувочных газов в атмосферу. Сбросной трубопровод должен быть не менее чем на 1 м выше конька перекрытия. Аналогично к кислородопроводу присоединяется сбросной трубопровод через сбросной вентиль. На входе кислородопровода в цех также должна устанавливаться запорная арматура на каждом ответвлении внутрицеховой разводки газопроводов. Высота прокладки ацетиленопровода над полом должна быть не менее 2,2 м, а кислородопровода — не менее 1,6..Л,8 м. Кислородопровод должен прокладываться не менее чем на 250 мм ниже ацетиленопровода (при параллельном их расположении). Расстояние между газопроводами при их пересечении должно быть не менее 100 мм.

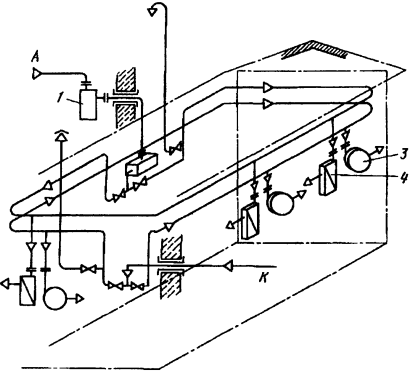

Рис. 1. Типовая схема газоснабжения цехов, участков или мастерских ацетиленом стационарных рабочих (сварочных) постов

Типовая схема газоснабжения цехов, участков или мастерских ацетиленом стационарных рабочих (сварочных) постов

В местах потребления газов на газопроводах ацетилена и кислорода должны быть установлены газоразборные посты 3 и 4, в состав которых входят соответствующие запорные, регулирующие и предохранительные устройства, обеспечивающие нормальную работу огневой аппаратуры.

Питание ее кислородом производится от баллонного редуктора газоразборного поста, если давление кислорода в газопроводе превышает 1,6 МПа. В случае, когда давление кислорода в газопроводе не выше 1,6 МПа, а его расход не превышает 10 м3/ч, следует использовать газоразборный пост с сетевым редуктором. Если давление в кислородном газопроводе меньше 1,6 МПа, то присоединение к нему можно осуществлять непосредственно (без редуктора) через запорный вентиль. В этом случае газоразборный пост не имеет регулирующего устройства.

К ацетиленовому газопроводу присоединение инструмента (горелки или резака) во всех случаях должно осуществляться через предохранительное устройство: жидкостной или сухой затвор. При питании цеховых газопроводов для ацетилена от перепускных рамп, когда давление в сети может достигать 120 кПа, необходимо использовать газоразборный пост с сухим затвором. Если давление в ацетиленопроводе не превышает 70 кПа, можно применять газоразборные посты с жидкостным или сухим затвором. Предохранительные постовые затворы должны соответствовать максимально возможному давлению в ацетиленопроводе.



Для присоединения огневой аппаратуры (горелок, резаков) газоразборные посты должны иметь рукава, соответствующие ГОСТ 9356—75: для ацетилена типа I, а для кислорода типа III.

Типовая схема централизованного газопитания рабочих постов сжатыми газами—заменителями ацетилена и кислородом отличается от типовой схемы для ацетилена и кислорода только составом оборудования и отсутствием предохранительного устройства на входе в цех (помещение). При давлении газа—заменителя менее 150 кПа для защиты от перетекания в него кислорода в каждом газоразборном посту допускается установка обратного клапана вместо постового предохранительного жидкостного или сухого затвора.

Типовая схема газопитания стационарных рабочих постов пропан-бутаном и кислородом отличается от типовых схем для других газов—заменителей ацетилена только составом оборудования и прокладкой газопровода для кислорода над газопроводом для горючего газа на расстоянии 250 мм. Питание аппаратуры пропан-бутаном от газопровода без установки обратного клапана недопустимо. Выбор источников питания, запорной и редуцирующей аппаратуры, а также предохранительных устройств зависит от расхода и давления газа.

Типовая схема комбинированного газопитания рабочих (сварочных) постов с подачей кислорода к ним по цеховому газопроводу предусматривает поступление кислорода по газопроводу под давлением более 1,6 МПа. Питание аппаратуры должно производиться от газоразборного поста, состоящего из запорного вентиля и баллонного редуктора. При давлении кислорода менее 1,6 МПа редуктор можно не устанавливать. Подача горючего газа производится либо от баллона с установленным на нем редуктором для соответствующего газа, либо от передвижного ацетиленового генератора с предохранительным устройством. При использовании жидкого горючего вместо генератора или баллона предусматривается бачок с жидким горючим. .Последняя схема может применяться в цеховых условиях только для аварийных работ или с расположением передвижного генератора за пределами цеха.

Типовая схема комбинированного газопитания рабочих сварочных постов с подачей горючего газа по цеховому газопроводу предусматривает питание рабочих постов кислородом от баллона с установленным на нем редукторе. Отбор горючего газа должен производиться через газоразборный пост, в состав которого входит запорный вентиль и соответствующее предохранительное устройство: жидкостной затвор, сухой затвор или обратный клапан. Предохранительные устройства для ацетилена могут быть применены при использовании любого газа, а обратный клапан - только для газов—заменителей ацетилена, исключая водород.

Если давление газа—заменителя более 150 кПа, а давление ацетилена в газопроводе выше давления, на которое рассчитано предохранительное устройство (жидкостной затвор), то на газопроводе до газоразборного поста должен быть установлен сетевой редуктор для горючего газа, который необходим также в случае регулировки давления и поддержания его на заданном уровне. В других случаях постановка сетевого редуктора необязательна.
